▌ 案例研究 · 塔机安全 · 韩国
一场关于塔机安全的对话，最终落到了他们自己的塔机上
一家来自韩国的塔机租赁公司来中国采购塔机零部件，在展会上遇到了山东智诺。他们带来的问题不是关于价格或交期——而是当多台塔机在同一空域作业时会发生什么。随之而来的是一份方案、三次中国之行，以及客户自己安排的一台设备，以便把系统安装上去并进行测试。
这就是问题当时的样子、提出的方案，以及客户在做出任何承诺之前如何验证它。
▌ 01 起点
租赁公司承担风险
客户是一家韩国塔机租赁公司，这个身份比表面看起来更重要。制造商交付一台塔机，其责任基本在移交时就结束了。租赁公司把同一台设备交给工地，却要对它在那里的表现持续负责，一个班次接一个班次。工地上进行的每一次吊装，都记在租赁公司的账上。
双方是在客户来中国采购塔机零部件时，在展会上认识的。他们坐下来谈的不是价格，也不是交期。而是塔机安全。
客户带来的问题很具体。他没有问智诺货架上有没有现成的安全产品。他问的是：
▌ “当多台塔机在同一空域作业时，单台塔机自己的限制器根本不够。你们怎么解决？”
要恰当地回答这个问题，先要弄清楚限制器的边界在哪里。
▌ 02 为什么限制器还不够
限制器无法弥补的三个缺口
▌ 安全装置各自为战 如今出厂的几乎每一台塔机都装有各类限制器——超载、超力矩、顶部起升高度、超出范围的幅度，这些都能被停止。但这些保护有一个共同点：它们只能看到自己安装的那台设备。
在工地上，多台塔机常常同时在同一空域作业。两条起重臂能否在某个回转角度相遇，塔机自身的限制器无法判断，因为它不知道相邻塔机的位置、朝向或起重臂回转了多远。单台设备上的保护可以很完整，而设备之间的风险仍然大开着。
▌ 盲吊取决于对讲机 司机坐在驾驶室里，视线被设备自身结构、建筑和堆放的物料挡住。载荷在哪里、下方有没有人、能不能放得下——很多时候根本看不到。
在这种时刻，唯一的信息来源就是地面上的信号工，通过对讲机一次一条指令。这意味着盲吊的安全完全依赖一台对讲机和一个人的判断。
▌ 客户至今仍记得的事故 客户讲了一件他一直放不下的事。
那是一次普通的盲吊，却因为两个很小的细节失败了。对讲机恰好没电了——地面和驾驶室之间的联系就这样断了。而地面一端的吊带没有绑好——载荷没有被固定住。
司机照常起吊。载荷在半空中脱落坠下，地面上两人受了轻伤。
结果并不是最坏的那种。它暴露出的是一整条失效链：联系断了、吊带被漏掉、司机看不见——而这三点中没有任何一点能被塔机上的任何装置自动捕捉到。
用客户自己的话说，这是他一想起来仍然害怕的事。
▌ 03 方案
可视化监控与防碰撞，集于一体
智诺提出的方案是一台集塔机可视化监控与多塔防碰撞于一体的设备。思路是把客户担心的问题转化为一组可以实时测量、设定阈值并自动报警的数值。
▌ 高度 实时起升高度，带顶部行程限制和超程检测
▌ 幅度 小车在起重臂上的位置——载荷离塔身有多远
▌ 回转 起重臂此刻所处的角度——防碰撞的基础数据
▌ 载荷 吊钩上的实际重量
▌ 力矩 重量 × 幅度——超过限额时报警并限制危险动作
▌ 防碰撞 相邻塔机的实时位置和角度被输入，起重臂之间设置减速、预警和停止区域
▌ 区域限位 在工地周围划出三维禁入空间——已存在的建筑、人员作业区域——起重臂一靠近即预警
除了数字监测，这台设备还带有实时视频画面：吊钩位置、载荷的姿态以及落位区域都直接显示在驾驶室的屏幕上，司机不再需要靠别人的指令来判断这些。
简单来说，这套方案的逻辑是：过去依赖人去看、去喊、去记住的事情，变成了设备自己能够看见、判断并停止的事情。客户对方案很满意。
▌ 04 从模型到真机
先有比例模型，再有他们自己的设备
图 1 · 办公室里的塔机比例模型，用于逐项跑通防碰撞报警逻辑。
第一次正式到访是在冬天，客户来到智诺的办公室。那里没有全尺寸的设备，于是工程师们搬出了一台塔机比例模型——起重臂、小车和吊钩都能工作。
▌ 第一步 当第二台塔机的起重臂转到危险角度时，屏幕上最先出现什么
▌ 第二步 到什么程度设备进入减速
▌ 第三步 到什么程度它彻底停止
这个模型的价值从来不在于它好看。而在于什么时候报警、它说什么、设备实际会做什么变成了客户可以亲自检查的东西。他的大部分顾虑恰恰在这里——这台设备会不会无故报警，以及在该停的时候会不会停不下来。
之后客户说产品很好，但他想先回去讨论一下。
他接下来做的事比下单更务实。他回去和自己一直合作的塔机供应商协调，从他们的机队中调出一台设备，交给智诺安装和测试。
这一步是整个案例的关键，也最能说明客户是怎么想的。租赁公司买安全设备，不是在买一个概念。设备必须装到真机上，在真实工况下运行，并给出经得起检验的数据，然后才能在整个机队推广。客户亲自推动这件事，要的是真机上的结果，而不是又一场演示。
▌ 05 安装与测试
装到塔机上，对着参数表逐项核对
设备装上塔机后，测试开始了。方法很直接：不是判断屏幕上数字好不好看，而是把打印出来的参数表拿上去，对着设备实际的表现逐项核对。

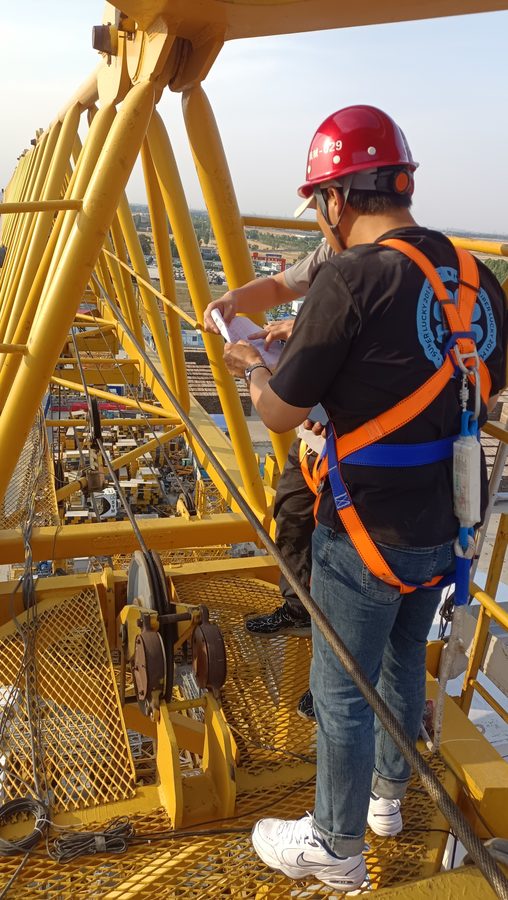

图 2 · 塔机平台上：设备已安装并运行，交付前在现场核对。

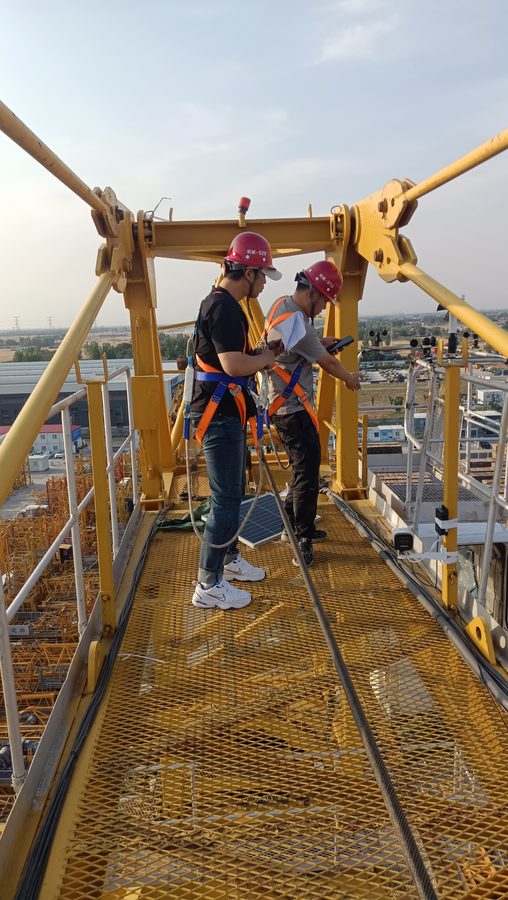

图 3 · 手持参数表，一个读数一个读数地对照实时运行数据。
▌ 回转角度 把起重臂转到给定角度——显示的角度是否吻合
▌ 载荷与力矩 重量和力矩读数是否准确
▌ 区域限位 接近已配置的禁入空间——报警是否按预期触发
▌ 防碰撞 当相邻塔机的起重臂进入减速和预警区域时，设备是否按设定响应
测试条件也不轻松。正值盛夏，作业是在塔机平台上进行的高空作业，全程佩戴安全带，安装和调试必须一米一米地做，在几十米的高处。
测试结束时，客户对结果非常满意。
▌ 06 第三次到访
五个人，去一个租赁场
事情并没有就此结束。客户后来带了一个五人代表团第三次来到中国。这一次他们来的不是办公室——他们直接去了合作伙伴的租赁场，去看设备在真实的日常业务中如何表现。
图 4 · 第三次到访：客户的五人代表团在合作伙伴的租赁场，身后是正在服役的塔机。
他们在那里看到的不是演示。而是一台设备日复一日地运行，在别人的工地上，装在别人的塔机上。
从看方案，到看模型，再到看设备在与自己业务相关的租赁场上实际表现——客户一步一步不断地增加需要满足的条件。这是海外买家采购安全设备通常的路径，而这里的每一步都通过了。
▌ 07 两支工程团队
两支工程团队，一名翻译
到访期间，双方的工程师进行了多轮讨论。一个非常实际的障碍是语言：双方都带来了自己的专家，而很多细节——参数、工况——都必须一行一行地梳理，由翻译在现场来回传递。
图 5 · 一行一行，在现场：两支工程团队借助翻译梳理参数。
▌ 设置 参数如何设置，报警阈值依据什么
▌ 工况 如何在密集多塔区域、单机作业和夜班之间调整它们
▌ 机队 之后如何把多台设备统一管理
▌ 人员 工地人员和司机如何熟悉这套设备
这些不是在展厅里就能定下来的事情。必须在设备面前、在实际数据面前谈清楚。
▌ 08 证明了什么
这个案例证明的三件事
● 产品经受住了测试。对照参数表逐项核对，读数吻合，报警按设计触发。
● 安装流程可行。设备可以装到客户自己机队的一台塔机上，并在机器还要重回服役的情况下以可用状态交付。
● 团队始终在场。从展会到办公室和模型，到塔机上的测试，再到租赁场的到访——横跨近一年和两个国家，支持从未中断。
对一家租赁公司来说，这三件事比任何规格表都更有分量：设备能装上、数据准确、报警可靠——而且出了问题，有人可以找。
